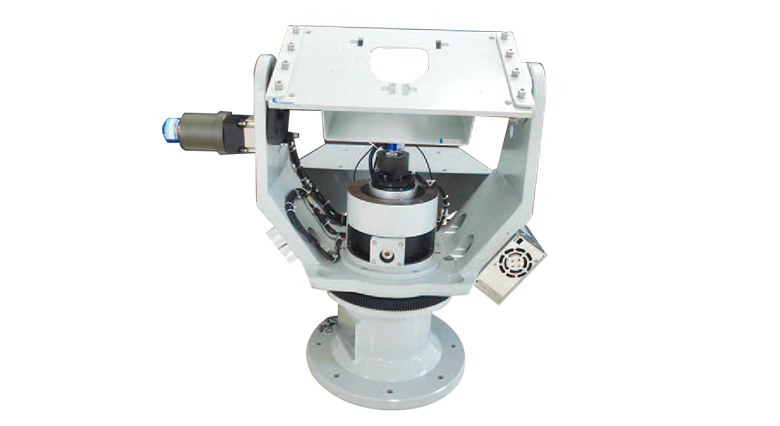

SCT100/500/1000 雷达伺服转台
| SCT100型(机载SAR) | SCT500型 | SCT1000型 | |
| 沉量 | ≤550g | ≤40kg | ≤100kg |
| 尺寸 | ≤176x172x180mm （长x宽x高） |
Φ550×650mm | Φ1300×1250mm (蕴含天线罩) |
PRODUCT OVERVIEW
产品概述
伺服转台由伺服节造单元、伺服驱动单元、方位与俯仰驱动电机、编码采集单元、平台�；た匾约白ǖ茸槌�。伺服转台活动方式有手动、扫描、跟踪等,其中手动方式可进行天线方位、俯仰节造和归零。
PRODUCT FEATURES
产品特点
拥有定位、扫描、跟踪等职能
选取电流-快率-地位三关环节造
雷达扫描蹊径规划职能
INDICATOR PARAMETERS
指标参数
| SCT100型(机载SAR) | SCT500型 | SCT1000型 | |||
| 伺服平台 | |||||
| 职能 | 定位，空域不变，姿势锁定(东 北天坐标系)，扫描 |
定位，扫描，跟踪，蹊径规划 | 定位，扫描，跟踪，蹊径规划 | ||
| 搜索领域（方位） | ±115°(可定造) | ±150°(可定造) | ±190° | ||
| 搜索领域（俯仰） | ±50°(可定造) | ±50°(可定造) | 0°~90°(可定造) | ||
| 俯仰最大角快率 | ≥80°/s | ≥60°/s | ≥60°/s | ||
| 方位最大角快率 | ≥80°/s | ≥60°/s | ≥60°/s | ||
| 俯仰最大角加快率 | ≥200°/s² | ≥100°/s² | ≥100°/s² | ||
| 方位最大角加快率 | ≥200°/s² | ≥100°/s² | ≥100°/s² | ||
| 角度精度 | 0.1° | 0.1° | 0.1° | ||
APPLICATION AREA
利用领域
用于机载，车载，岸基雷达系统。
